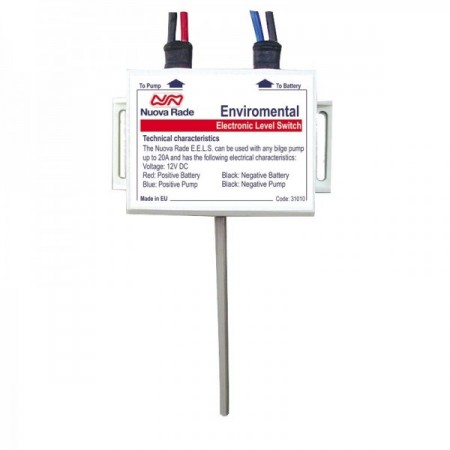

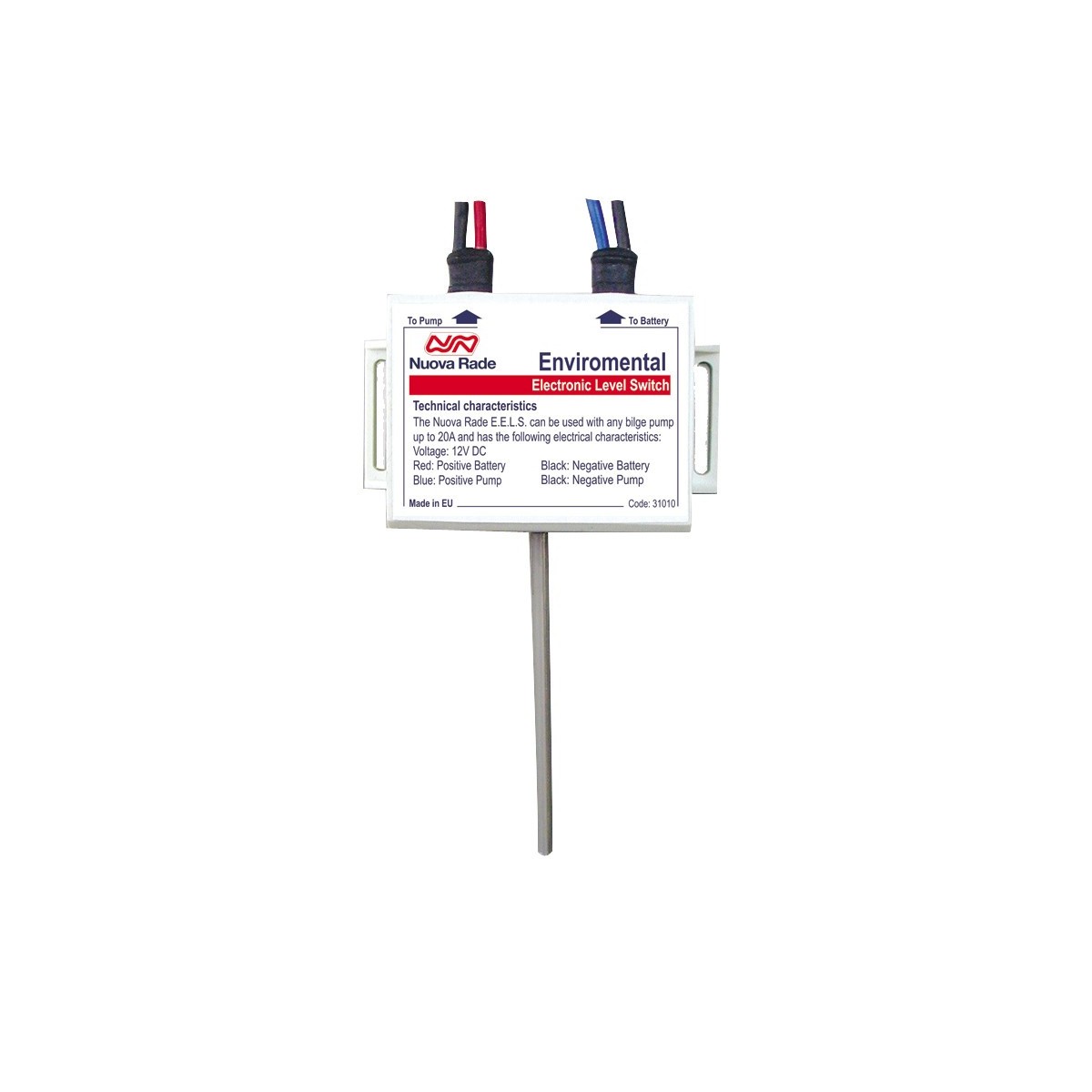

Elektronischer Umweltniveauschalter E.E.L.S

Elektronischer Umweltniveauschalter E.E.L.S

Der elektronische Umwelt-Niveauschalter ist die neueste Innovation, da er mit einem elektronischen Sensor arbeitet, anstatt mit Luftdruck oder anderen beweglichen Teilen. Er wurde entwickelt, um den Wasserstand mit hoher Präzision und Genauigkeit zu ermitteln und Ihnen so das bestmögliche Ergebnis zu liefern. Einer der größten Vorteile desE.E.L.S ist, dass er umweltfreundlich ist. Nuova Rade hat diesen Schalter so konzipiert, dass er nur funktioniert, wenn er Wasser erkennt. Wenn er Kohlenwasserstoffmengen wie Öl erkennt, schaltet er die Bilgenpumpe ab und verhindert so eine Umweltverschmutzung. E.E.L.S wird vertikal am Rumpf montiert und ist in Reihe mit der Bilgenpumpe oder den Bilgenpumpen verbunden, auch wenn diese eine höhere Leistung haben. Darüber hinaus ermöglicht die kompakte Bauweise eine größere Bewegungsfreiheit. Weitere Merkmale sind die isolierten elektrischen Kontakte, das Gehäuse aus haltbarem Nylon und ABS und die 100%ige Wasserdichtigkeit.

Wasserundurchlässig.

Technische Merkmale

Der elektronische Niveauschalter kann mit jeder Bilgenpumpe bis 22 A verwendet werden.

Elektrische Daten :

Spannung: 12 V DC.

Anschluss an den Hauptstromkreis : Inline

Maximale Stromstärke: 22A.

Wie wird der elektronische Niveauschalter angeschlossen?

Schließen Sie einen Schalter für die Aktivierung des automatischen Betriebs der Bilgenpumpe online an den Pluspol der Batterie an. Sie müssen auch eine Inline-Sicherung anschließen, je nach Stromstärke der Bilgenpumpe und bis max. 22A (siehe Anweisungen des Herstellers). Die Drähte des elektronischen Niveauschalters, die an die Batteriepole angeschlossen werden, sind ROT (+) und SCHWARZ (-). Das andere Drahtpaar,

ACHTUNG!

Sie müssen beim Anschließen auf die richtige Polarität achten, da es sonst zu einem Kurzschluss kommen kann, der den Schaltkreis Ihres elektronischen Niveauschalters beschädigt. Bitte überprüfen Sie die Polarität, bevor Sie Ihren neuen Schwimmerschalter aktivieren.

VERKABELUNG

Schwarz : Negativ (-)

Rot - Blau: Positiv (+)

Schwarz - Rot: Anschluss an die Batterie

Schwarz - Blau: Anschluss an die Bilgenpumpe
