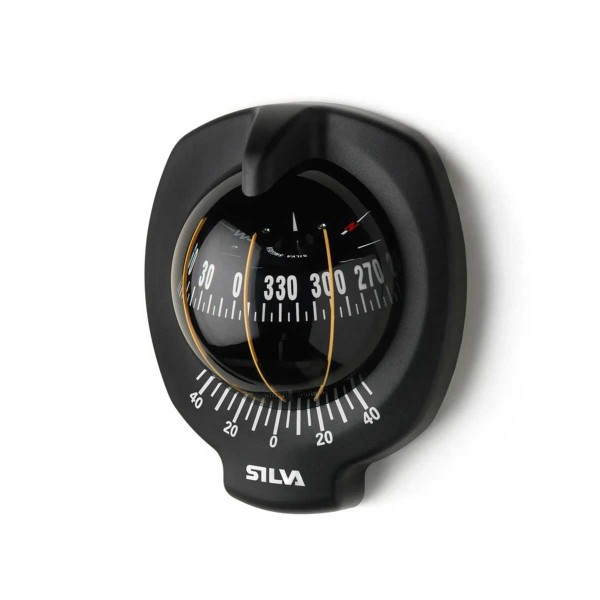

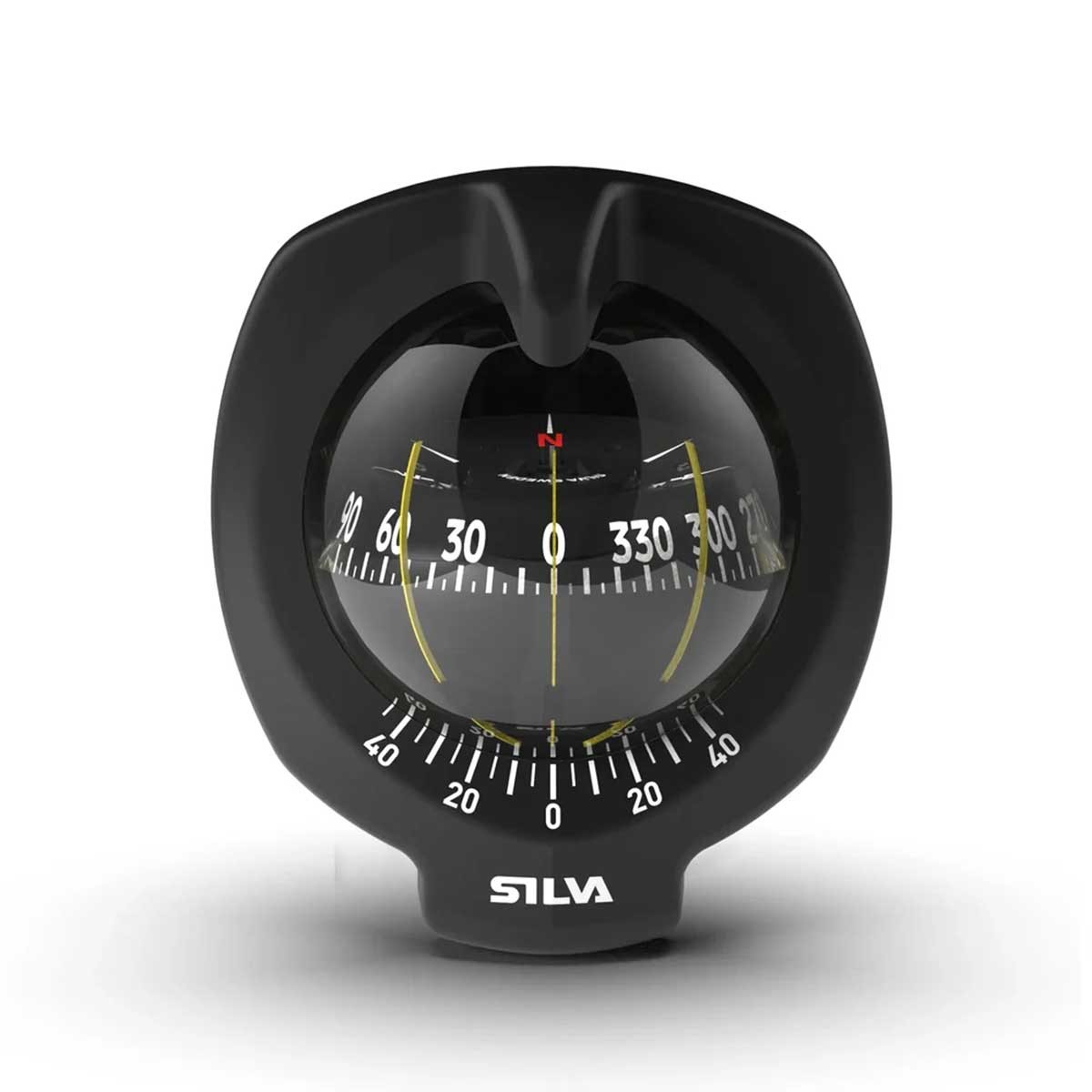

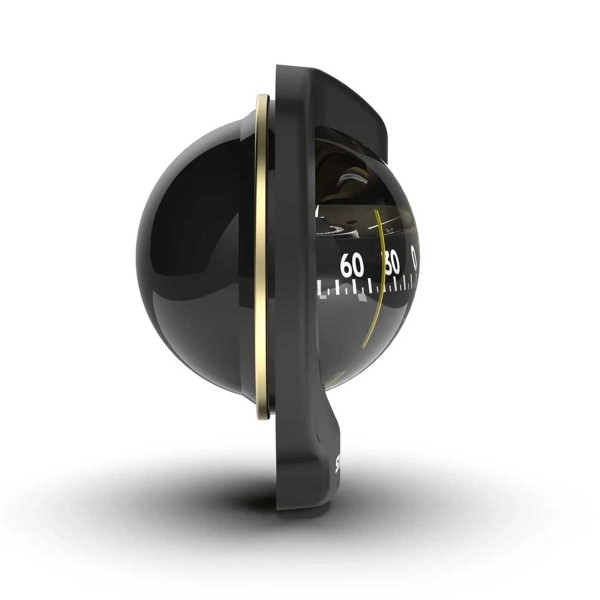

Zirkel 102B/H

ABLESEN DES KURSES WÄHREND DER FAHRT

Der „ Silva “ 102B/H ist an Trimmschwankungen und Schiffsbewegungen angepasst. Seine kardanische Aufhängung gleicht eine Krängung von bis zu 45° aus. Die konische Karte lässt sich an ihrer vertikalen Kante ablesen und verfügt über eine Skalierung in 5°-Schritten.

• Sichtbare Kapsel: 100 mm
• Genauigkeit: ±- 0,5°

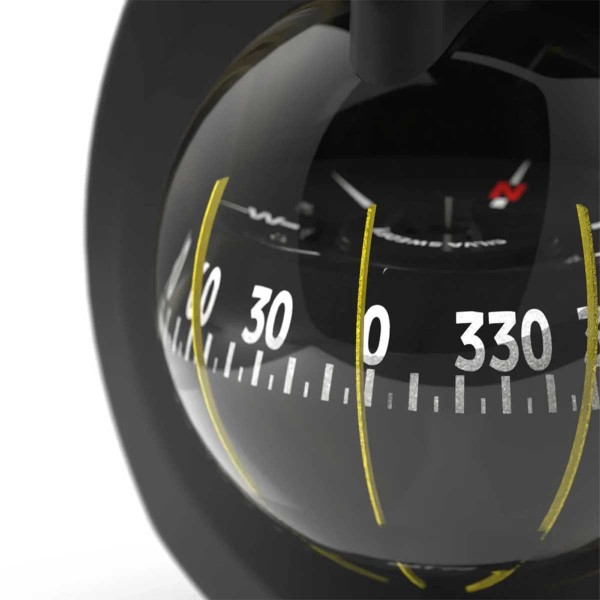

• Drei Visierlinien zum Ablesen des Kurses aus verschiedenen Positionen
• Integrierter Neigungsmesser mit Krängungsskala bis +/-- 45°

Die Hauptrichtlinie wird durch zwei seitliche Linien ergänzt, die in einem Winkel von 45° angeordnet sind. So kann der Kurs von der Seite des Bootes aus abgelesen werden oder wenn sich der Steuerstand nicht direkt in der Achse des Instruments befindet.

MONTAGE AN DER TRENNWAND

Der Silva 102B/H ist für den Einbau in eine Trennwand vorgesehen. Er muss senkrecht zur Längsachse des Bootes und in ausreichendem Abstand zu metallischen Gegenständen, Hoch-lautsprechern, Scheiben-n und anderen Elementen installiert werden, die das Magnetfeld stören könnten.

• Einbau in eine Trennwand
• Integrierte rote 12-V-Beleuchtung
• Angegebener Einbauwinkel von +10° bis +110°
• Optionaler Kompensator erhältlich, falls eine Korrektur erforderlich ist

Eine Kompensation wird empfohlen, wenn die Abweichung 5° überschreitet. Der Hersteller empfiehlt außerdem, den Kompass einmal jährlich sowie nach dem Einbau von Geräten, die magnetische Störungen verursachen können, zu überprüfen. Eine Schutzabdeckung wird mitgeliefert, wenn der Kompass nicht in Gebrauch ist.

WICHTIGSTE MERKMALE:

• L x B: 135 x 156 mm
• Kompass zur Montage an Trennwänden
• Sichtbare Kapsel von 100 mm
• Angegebene Genauigkeit von ±- 0,5°
• Integrierter Neigungsmesser bis +/-- 0,5°
• Drei Visierlinien für das Ablesen aus verschiedenen Positionen
• Kardanische Aufhängung, geeignet für eine Neigung von bis zu 45°

LIEFERUMFANG:

• 1 - Kompass „ Silva “ 102B/H
• 1 - Schutzkappe
• 1 - -Montagesatz
• 1 - -Dokumentation im PDF-Format
