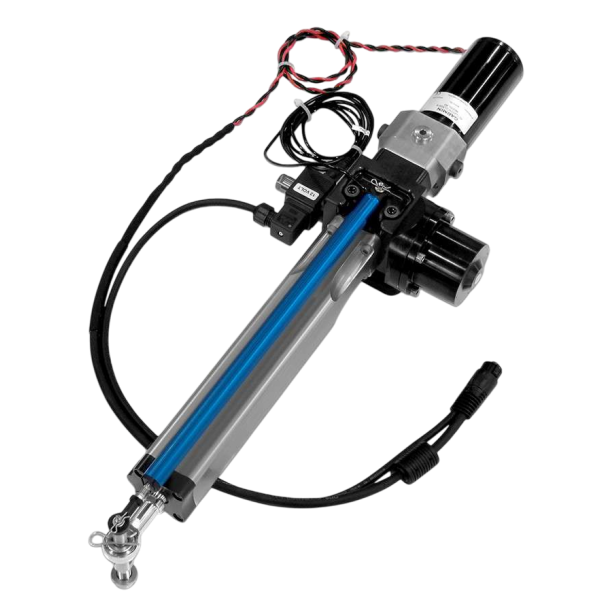

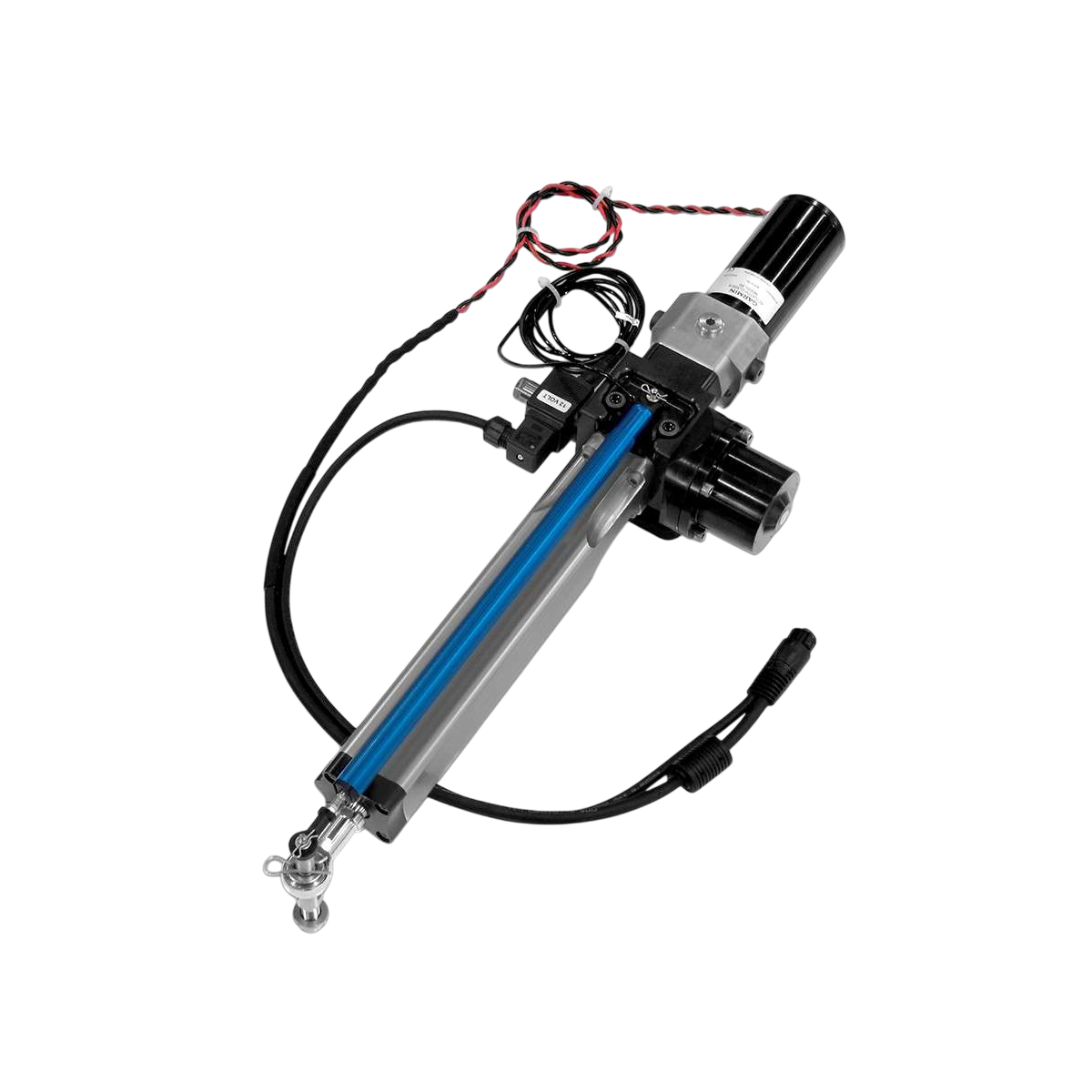

Kompakter Linearantrieb Klasse B - Typ 2 für GHP 12

RUDERWINKELSENSOR

Er verfügt über einen integrierten Ruderwinkelsensor , der die Position Ihres Ruders auf dem Autopilot-Controller anzeigt und Ihnen somit Folgendes ermöglicht:

• Die Position des Ruders zu kennen, ohne sich umdrehen zu müssen
• Flüssige Manöver und Vermeidung von "Überkompensationen"
• Vermeiden Sie übermäßigen Verschleiß oder Beschädigungen des Zylinders, wenn er in die Endlage kommt.

ABMESSUNGEN DES ZYLINDERS

• 1 : Drehradius (360°)

• 2 : Hub des Zylinders ( 254 mm)

• 3 : Abstand von der Mitte des Befestigungsfußes zum Stangenbolzen, wenn die Stange vollständig eingefahren ist (446,5 mm)

• 4 : Abstand von der Mitte des Befestigungsfußes zum Stangenbolzen, wenn die Stange zentriert ist (573,5 mm )

• 5 : Abstand von der Mitte des Fixierfußes zum Stangenbolzen, wenn die Stange vollständig ausgefahren ist (700,5 mm)

• 6 : Maximaler Neigungswinkel des Zylinders in der Endstellung. Eine Überschreitung dieses Winkels kann die Antriebseinheit beschädigen. (10° über oder unter der Mitte)

• 7 : Abstand von der Mitte derZylinderstange bis zur Basis des Zylinders im Ruhezustand (64 mm)

BEISPIEL FÜR DIE INSTALLATION DES ZYLINDERS

• 1 : Abstand von der Mitte des Befestigungsfußes desZylinders zum Pinnenbolzen, wenn die Pinne zentriert ist (575,8 mm)

• 2 : Hubwinkel von der Mittelposition bis zu den installierten physischen Anschlägen (35°)

• 3 : Abstand von der Mitte desZylinderbefestigungsfußes zur relativen Position des Stangenbohrers (174,7 mm)

• 4 : Abstand von der Mitte des Stangenbolzens zur Position des Stangenbohrers (213 mm )

HAUPTPUNKTE:

• Maximale Schubkraft: 730 kg
• Hublänge: 254 mm
• Versorgungsspannung: 10 V bis 30 V
• Abmessungen (zentriert): 810 x 120 x 225 mm
• Zylindertyp: Integrierter hydraulischer Linearantrieb

INHALT DER PACKUNG :

• 1 - Kompakter Linearantrieb Klasse B
