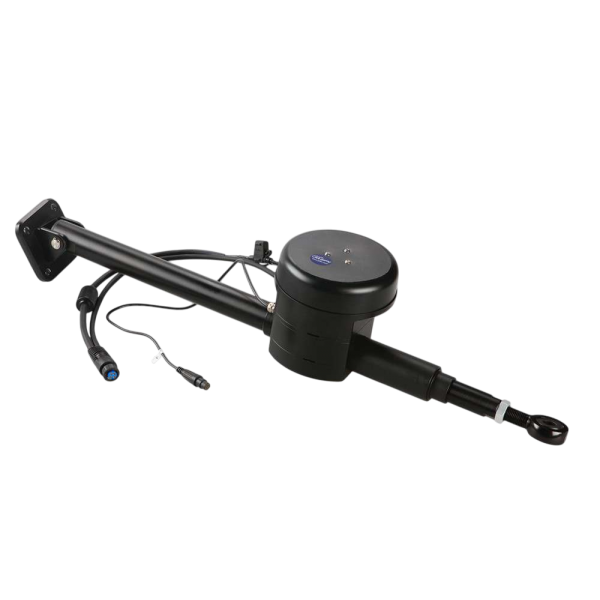

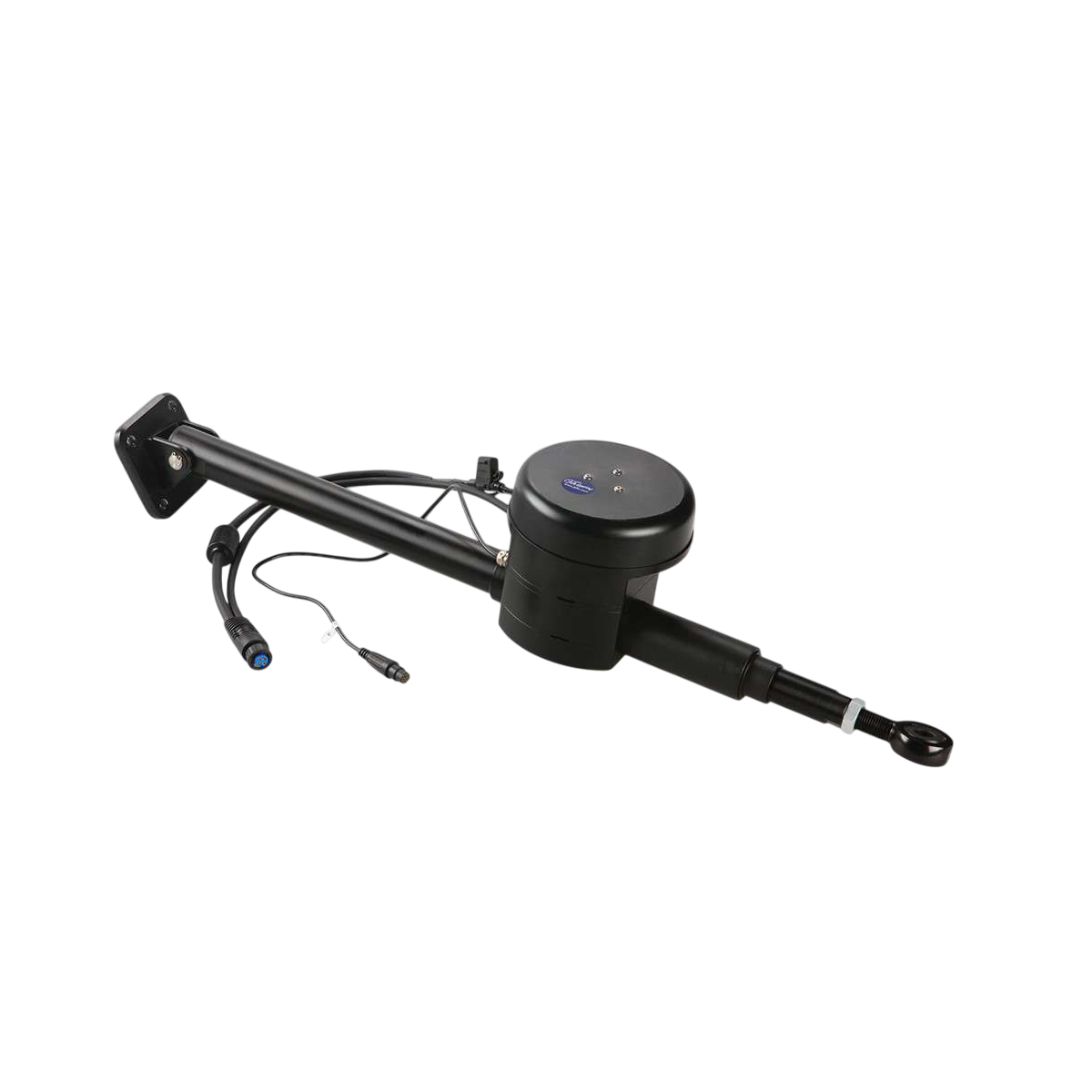

Linearantrieb Klasse A - Typ 1 für GHP 12

RUDERWINKELSENSOR

Er enthält einen Ruderwinkelsensor , um die Position Ihres Ruders auf dem Autopilot-Controller anzuzeigen und so zu ermöglichen:

• Die Position ihres Ruders zu kennen, ohne sich umdrehen zu müssen
• Flüssige Manöver zu gewährleisten und "Überkompensation" zu vermeiden
• Vermeiden Sie übermäßigen Verschleiß oder Beschädigungen des Zylinders, wenn er am Anschlag ankommt.

ABMESSUNGEN DES ZYLINDERS

• 1: Abstand zwischen der Befestigungsbasis des Zylinders und dem Gabelkopfbolzen, wenn die Stange zentriert ist (800 mm)
• 2: Abstand zwischen der Basis derZylinderbefestigung und dem Kappenzapfen, wenn die Steuerbox maximal ausgefahren ist (947 mm)

• 3: Abstand zum Erreichen der Steuerbord- oder Backbordposition, wenn das Ruder zentriert ist (147 mm)

• 4 : Maximaler Abstand zwischen maximalem Einziehen und maximalem Ausfahren (303 mm). Wenn der Auszugdes Zylinders diesen Wert überschreitet, wird er beschädigt.

• 5 : Abstand zwischen der Befestigungsbasisdes Zylinders und dem Kappenzapfen, wenn der Zylinder maximal eingefahren ist (653 mm)

• 6 : Höhe desZylindermotors (163,5 mm)

• 7: Höhe der Kappe desZylinders ( 36,5 mm)

BEISPIEL FÜR DIE INSTALLATION DES ZYLINDERS

• 1: Abstand zwischen den beiden Endanschlägen. In diesem Beispiel werden auf jeder Seite des Endanschlags 5 mm gelassen, um weitgehend innerhalb der Grenze von 303 mm (293 mm) zu bleiben

• 2: Endanschläge. Die Reichweite des Steuerkastens muss durch die Endanschläge begrenzt werden. Andernfalls wird der Zylinder beschädigt.

• 3: Abstand zwischen der Befestigungsbasisdes Zylinders und dem Kappenzapfen, wenn die Stange zentriert ist (798 mm)

HAUPTPUNKTE:

• Maximale Schubkraft: 400 kg
• Hublänge: 303 mm
• Abmessungen: 820 x 165 x 155 mm
• Art des Steuerkastens: linear

INHALT DER PACKUNG :

• 1 - Linearantrieb Klasse A
