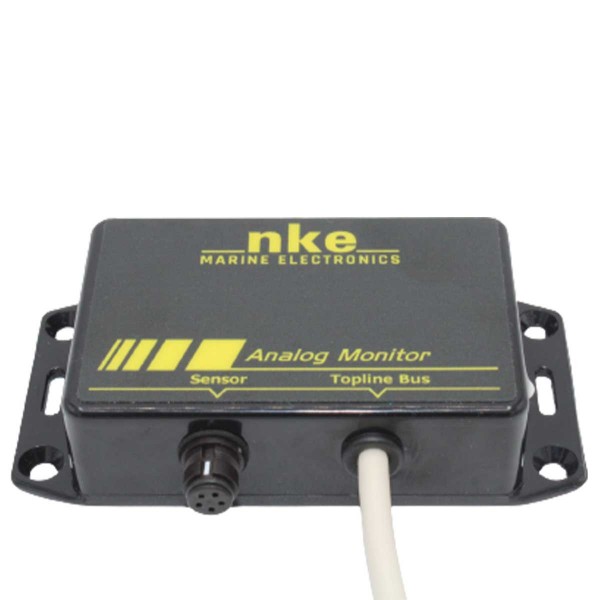

Analog Monitor-Schnittstelle

ANALOG-MONITOR-SCHNITTSTELLE

Ideal für Standardsensoren (Mastwinkelsensor, Kielwinkelsensor, Tankanzeige), da die Daten des Sensors auf allen Topline-Anzeigen angezeigt werden können.

Bei anderen Custom-Sensoren werden die Daten auf den Multigrafiken auf einem konfigurierbaren dynamischen Kanal angezeigt: Auswahl des Formats der Einheit und des Labels. Anzeige in analoger oder digitaler Form.

Bis zu 8 anpassbare Kanäle!

Hinweis: Individuelle Konfiguration der Schnittstelle auf Anfrage und nach Kostenvoranschlag.

OPTION: MASTWINKELSENSOR

Um den Windwinkel eines sich drehenden Mastes korrekt zu berechnen, müssen die vom Windrichtungssensor (MHU) gelieferten Drehwinkeldaten kompensiert werden.

Dank der exponierten Lage, an der er in der Regel montiert wird (an der Basis des Mastes), wurde er so konstruiert, dass er den Elementen , einschließlich des Aufpralls von Wellen , standhält .

Der Sensor kann mit einer Drehscheibe geliefert werden, um einen Mast oder einen Dreharm zu drehen und so die Verwendung in einem Autopilotsystem zu gewährleisten. Die Rotationsdaten werden direkt an den nke-Bus gesendet .

Je nach Durchmesser der sekundären Riemenscheibe, an die der Sensor angeschlossen ist, kann ein Kalibrierungskoeffizient eingegeben werden.

HAUPTPUNKTE

• Stromversorgung: 10 bis 16 VDC
• Vertikaler Betrachtungswinkel: größer als 90°
• Horizontaler Betrachtungswinkel: größer als 120°
• Wasserdicht: IP67 für den Sensor, IP54 für die Schnittstelle

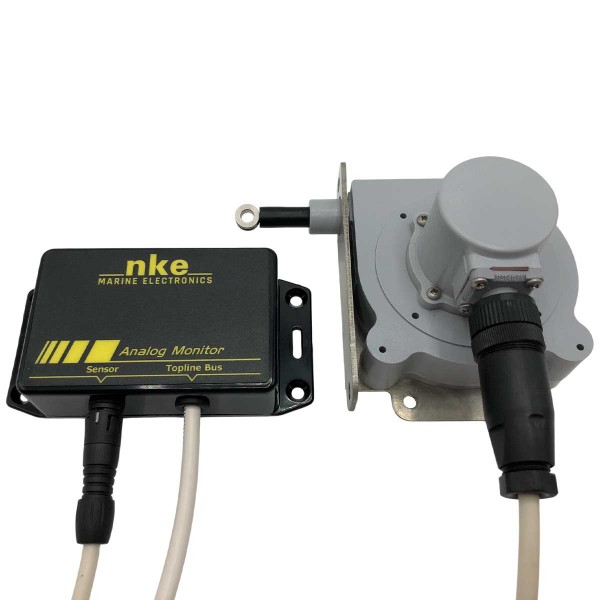

INHALT DES ANALOG MONITORS

• 1 - Analog Monitor-Schnittstelle
• 1 - Mastsensor(je nach Version)
• 1 - Kabel 3m
• 1 - Dokumentation als PDF
