Schnitt-Batterie bistabiles Relais 24V 500A mit Schalter

BLUE SEA SYSTEMS BISTABMLE-RELAIS 24V 500A mit Schalter

Der Schutz vor Überspannungen und Spannungsabfällen schützt die Batterien vor dem Anschluss und damit auch die Versorgungsbatterien vor Überspannungen, die durch eine defekte Lichtmaschine verursacht werden.

Um Ihre empfindlichen elektronischen Geräte an Bord vor Spannungsabfällen oder Interferenzen zu schützen, kann das Relais auch zur Isolierung der Servicebatterien während der Startphasen betrieben werden.

Unabhängig von der Betriebsart - ist der interne Stromverbrauch extrem niedrig (40 mA).

Technische Daten :

DC-Versorgung

• 24 V Version:> 32,4 V

DC-Strom :

• 2500 A für 10 Sek
• 700 A für 5 min.
• 500 A konstant

Verbrauchte Leistung :

• im Betrieb =
• kurzfristige Änderung (20 msec.) =

Funktionen des Relais :

Aktiviert

• nach 30 Sekunden bei 27 V
• nach 90 Sekunden bei 26 V

Aus-Schalter bei niedriger Spannung

• nach 10 Sekunden bei 24,7 V
• nach 30 Sekunden bei 25,5 V

Schalter aus bei Überspannung ab 32,4 V

Ein/Aus-Schalter aus der Ferne :

• CARLING ON-OFF-ON (1-polig mit 2x roter LED). Montagedurchmesser für ferngesteuerten Ein-/Ausschalter: 36 mm x 21 mm (1.45 "x 0.83")

Anschlüsse:

• Relais = 2 Gewindemuttern 10 mm (3/8 "-16), Anzugsdrehmoment 15,8 Nm (140 in-lb),
• 6 verzinnte Drähte in verschiedenen Farben.
• Fern-Ein/Aus-Schalter = 5x 6,3 mm Flachstecker

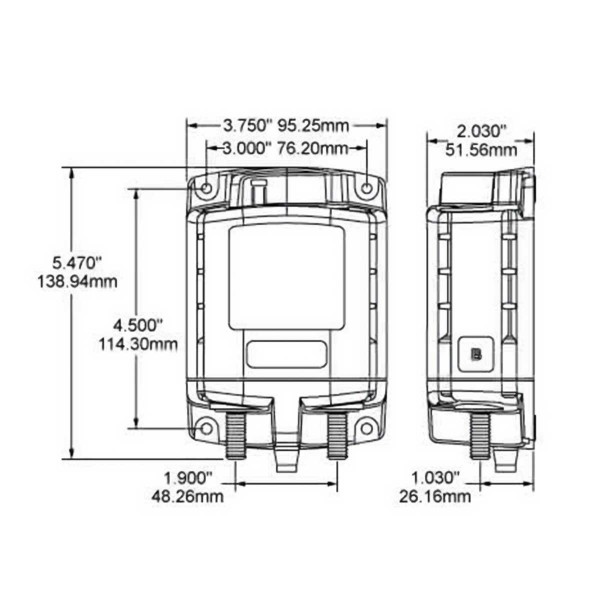

Abmessungen:

• 139 x 95 x 51,5 mm.

Gewicht :

• 0,93 kg (2,06 lb)

Bitte beachten:

Dieses Laderelais ist für die Verwendung in einem festverdrahteten Stromkreis mit Batterien des Typs Blei-Säure (einschließlich AGM und Gel) vorgesehen.

Es überwacht die Spannungspegel, die den jeweiligen Typen von Bleibatterien entsprechen-Säure und schaltet sich ein oder aus, wenn bestimmte dieser Pegel erreicht werden.

Wir raten dringend davon ab, dieses Relais in Verbindung mit LiFe(Y)PO4-Batterien zu verwenden, da die höheren Nennspannungen oder Betriebsspannungsbereiche dieser Batterietypen nicht mit den Werten der Bleibatterien-acid kompatibel sind.
