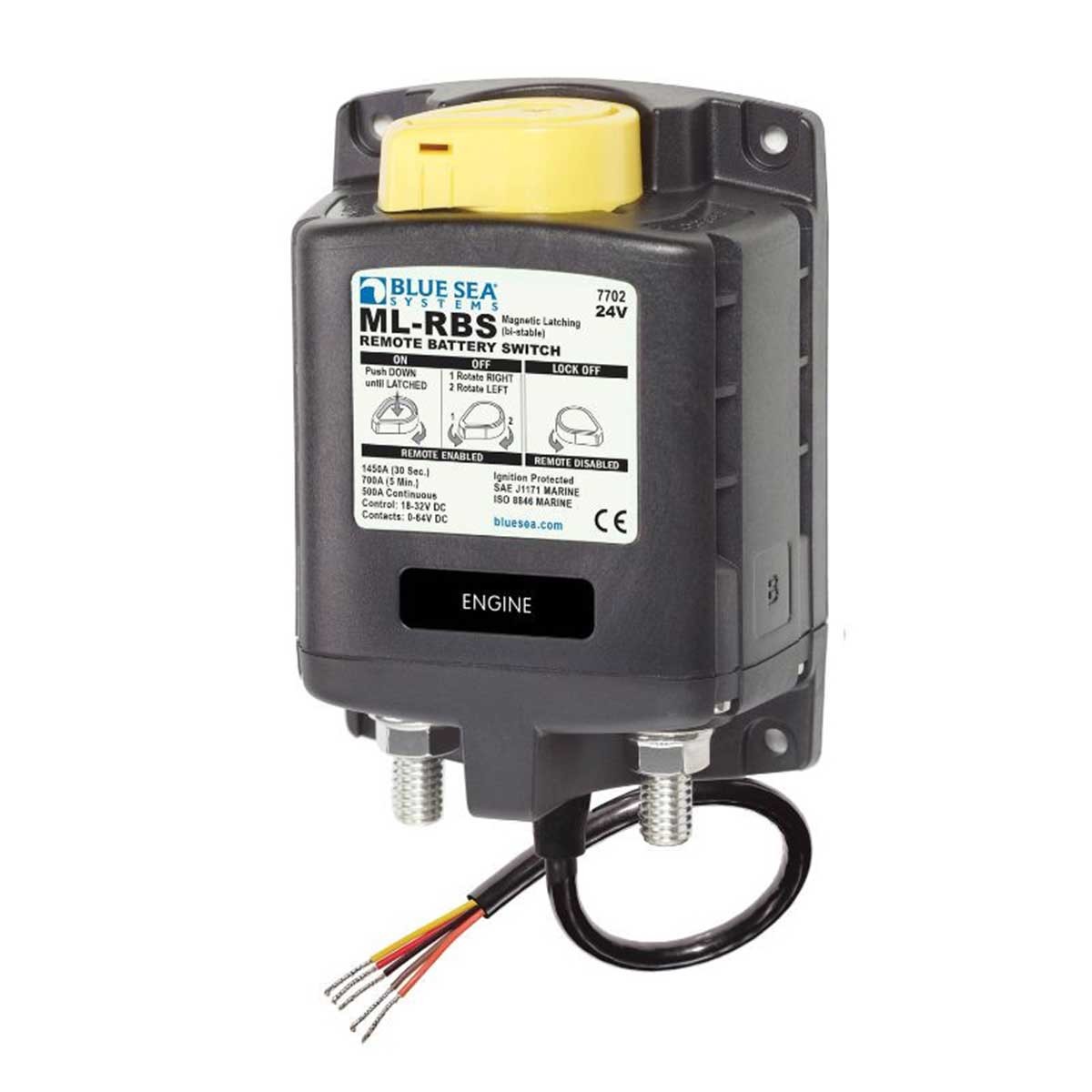

Schnitt-Batterie bistabiles Relais 24V 500A

BLUE SEA SYSTEMS BISTABILES RELAIS 24V 500A

Der Schutz vor Überspannungen und Spannungsabfällen schützt die Batterien vor dem Anschluss und damit die Servicebatterien vor Überspannungen, die durch einen defekten Generator verursacht werden.

Um Ihre empfindlichen elektronischen Geräte an Bord vor Spannungsabfällen oder Interferenzen zu schützen, kann das Relais auch dazu genutzt werden, die Servicebatterien während der Startphase zu isolieren.

Unabhängig von der Betriebsart - ist der interne Stromverbrauch extrem niedrig (40 mA).

Technische Daten :

DC-Versorgung

• 24 V Version:> 32,4 V

DC-Strom :

• 2500 A für 10 Sek
• 700 A für 5 min.
• 500 A konstant

Verbrauchte Leistung :

• im Betrieb =
• kurzfristige Änderung (20 msec.) =

Funktionen des Relais :

Aktiviert

• nach 30 Sekunden bei 27 V
• nach 90 Sekunden bei 26 V

Anschlüsse:

• Relais = 2 Gewindemuttern 10 mm (3/8 "-16), Anzugsdrehmoment 15,8 Nm (140 in-lb),
• 6 verzinnte Drähte in verschiedenen Farben.

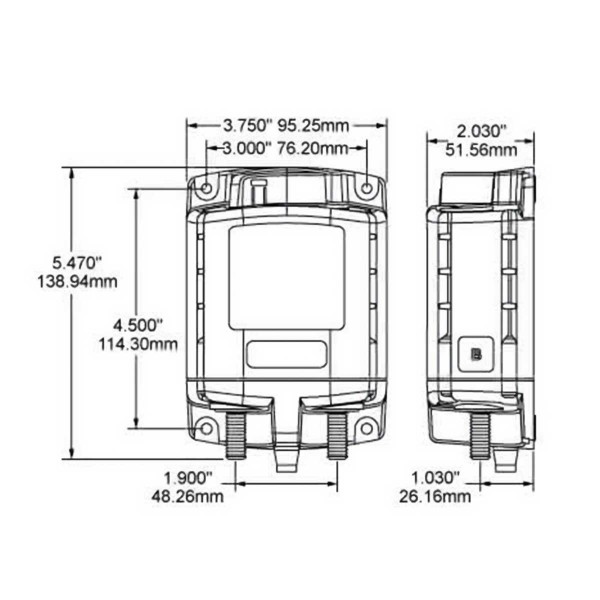

Abmessungen:

• 139 x 95 x 51,5 mm.

Gewicht :

• 0,93 kg (2,06 lb)

Achtung :

Dieses Laderelais ist für die Verwendung in einem festverdrahteten Stromkreis mit Batterien des Typs Blei-Säure (einschließlich AGM und Gel) vorgesehen.

Es überwacht die Spannungspegel, die den jeweiligen Typen von Bleibatterien entsprechen-Säure und schaltet sich ein oder aus, wenn bestimmte dieser Pegel erreicht werden.

Wir raten dringend davon ab, dieses Relais in Verbindung mit LiFe(Y)PO4-Batterien zu verwenden, da die höheren Nennspannungen oder Betriebsspannungsbereiche dieser Batterietypen nicht mit den Werten der Bleibatterien-acid kompatibel sind.
